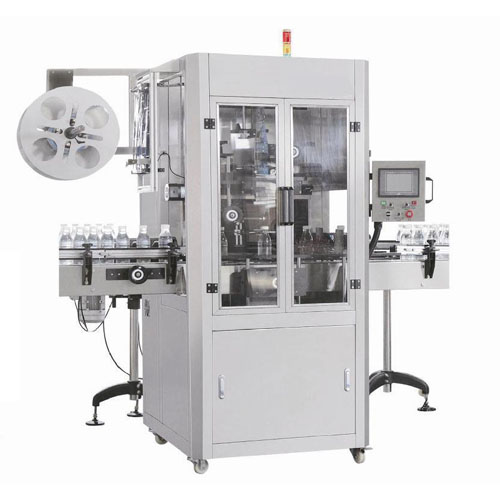

套標機部件說明及功能介紹
發布日期：2016-12-29
1、刀盤組:內置刀片，以行星配對于形式及偏轉曲軸式鋼體架設，對于收縮膜做裁切舉措。
2、機臺架：全機采用鋁合金配合陽極處理及304不銹鋼材料，用來支撐主機及固定輸送帶。
3、收縮爐：運用電熱或者蒸汽的熱能將套入瓶子的標簽收縮勻稱附貼于瓶子以上。
4、驅動組：采納單組或者雙組機構同步伺服電動機掌控，使收縮膜能固定尺寸輸送。
5、分瓶螺桿：將入料套入瓶子以上，應用螺桿定距保送，使瓶子有等間隔開，以有利標簽套入。
6、帶瓶組：兩側同步轉動，上下與夾瓶定位僅各一只手輪調動，目的使瓶子在保送時沒有搖擺及有利套標簽高度的設定。
7、中心柱：將標簽?zāi)ち咸兹霌伍_，使膜料得以傳遞與裁切。
8、電眼架組：運用光線電眼傳遞信號，提供掌握系統做定尺寸保送，電眼位置上下調動，確定到盤內的刀片裁切地位。
9、毛刷組：利用橡膠將套入瓶子的標簽刷打至定位。
10、刷下組：采用同步調整機構，將刷下兩組傳送輪調整至中心柱下方滾輪輕微接觸，待標簽通過時以較高轉速將標簽套入瓶子。
11、料架組：標簽?zāi)ち系墓潭埈h(huán)可由5’’至10’’調整后設定，出料由一組輸送滾輪減速馬達壓送供料。
12、輸送帶：使用變頻器調整輸送帶速度，以適用于產能的速度相匹配。
13、照瓶電眼：監視瓶子至適當位置，輸出訊號使主機自動套入卷標。
14、饋料組：由控制標簽送料張力的饋料箱與標簽轉向定位的電眼架組上方的饋料架所組成，用以傳送標簽?zāi)ち稀?/div>
15、人機界面：為本機控制中樞，各操作顯示頁區分為手動、自動、設定、異常顯示等，另輔助幾只旋鈕，押鈕用以操作套卷標作業
